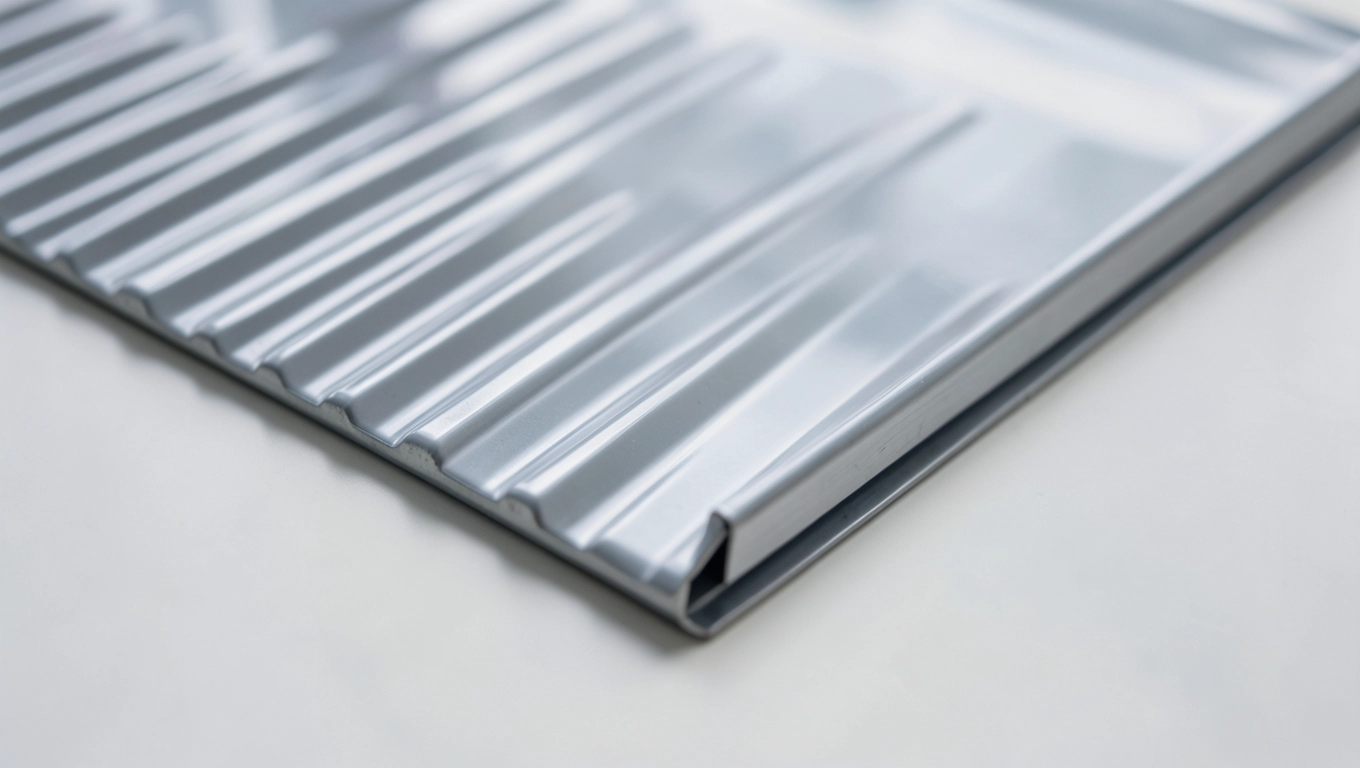

Blacha trapezowa wymiary – profile, szerokość i długość

Znasz ten dylemat: masz już projekt dachu w głowie, wiesz mniej więcej co chcesz, ale każdy producent podaje wymiary blachy trapezowej inaczej i nie sposób skonfrontować oferty jednego z drugim bez godziny żmudnych obliczeń. Zamiast tego dostajesz tabelki bez kontekstu, hasła typu "szerokość użyteczna" rzucone jakbyś miał je znać z autopsji, no i jeszcze te wszystkie profile T14, T35, T55 które brzmią jak kodowanie wojskowe. Problem w tym, że wybór niewłaściwych wymiarów to nie kwestia estetyki, tylko realnych pieniędzy wyrzuconych w bory lub przeciekającego dachu za trzy lata. Czytasz dalej, bo ten artykuł rozebrał temat na czynniki pierwsze od geometrii profilu po ekonomikę całej inwestycji.

• Wysokość profilu blachy trapezowej
• Szerokość całkowita i użyteczna arkuszy
• Długość arkuszy a wielkość dachu
• Dobór wymiarów blachy trapezowej do projektu
• Blacha trapezowa wymiary Pytania i odpowiedzi

Wysokość profilu blachy trapezowej

Wysokość profilu to pierwszy parametr, na który pada oko przy wyborze blachy trapezowej, i słusznie bo to ona w największym stopniu determinuje sztywność całej konstrukcji. Mierzy się ją jako odległość między dolną a górną krawędzią fali trapezowej i wyraża w milimetrach. Im wyższy profil, tym większa odporność na zginanie pod wpływem śniegu, wiatru czy ciężaru ekipy montującej kolejne arkusze. Różnica między najniższym a najwyższym dostępnym profilem to przepaść w zachowaniu materiału pod obciążeniem.

Na polskim rynku znajdziesz profile zaczynające się już od 6 mm wysokości to rozwiązanie dedykowane lekkim obudowom elewacyjnym i tam, gdzie liczy się przede wszystkim estetyka, a nie nośność. Profile rzędu 14-20 mm to klasyczny wybór na dachy budynków mieszkalnych i gospodarczych, gdzie rozstaw krokwi pozwala na pewne podparcie bez dodatkowych zabiegów. Wysokości 35-55 mm obsługują już obiekty przemysłowe, hale magazynowe, wiaty miejsca gdzie rozpiętości są większe, a konstrukcja wsporcza rzadsza. Profile przekraczające 100 mm wysokości to domena wielkoskalowych realizacji: hal produkcyjnych, centrów logistycznych, obiektów rolniczych. Profile 200 mm to już segment konstrukcji inżynieryjnych, gdzie blacha pełni funkcję samonośną nawet bez podziału na podpory.

Mechanika jest prosta: wyższy profil tworzy efektowniejszą geometrię żebra, które działa jak belka dwuteowa górna półka pracuje na ściskanie, dolna na rozciąganie, a środnik przenosi siły tnące. To dlatego przy wysokości 35 mm arkusz zachowuje się zupełnie inaczej niż przy 14 mm, mimo że grubość blachy pozostaje ta sama. Wyższy profil oznacza też większą powierzchnię boczną fali, co ma znaczenie przy projektowaniu odwodnienia woda spływa szybciej, ale też głośniej, co warto uwzględnić przy dachach mieszkalnych blisko sypialni.

Może Cię zainteresować też ten artykuł najlepsza farba na dach z blachy

Przy doborze wysokości profilu weź pod uwagę trzy zmienne jednocześnie: rozstaw podpór, przewidywane obciążenie śniegiem w Twojej strefie klimatycznej oraz kąt nachylenia dachu. Dla strefy śniegowej III (południowa Polska w górach) obciążenie charakterystyczne może sięgać 200 kg/m², podczas gdy na Mazurach to raptem 84 kg/m². Ta różnica nie jest akademicka przekłada się wprost na dobór wysokości profilu. Kąt nachylenia poniżej 5° wymaga z reguły wyższego profilu lub dodatkowego uszczelnienia połączeń, bo siły ssące wiatru przy tak płaskim dachu potrafią być zdradliwe.

Normy i aprobaty techniczne

Producent blachy trapezowej operujący na polskim rynku powinien dysponować certyfikatem zgodności z normą PN-EN 14782 to europejska norma przedmiotowa określająca wymagania dla samonośnych metalowych pokryć dachowych, elewacyjnych i okładzin. Norma ta definiuje między innymi dopuszczalne odchyłki wymiarowe, minimalne grubości rdzenia stalowego po cynkowaniu (standardowo 0,5 mm dla blachy trapezowej, choć producenci oferują zakres 0,4-1,25 mm) oraz procedury badań odporności korozyjnej. Ignorowanie normy to ryzyko prawne przy odbiorze budynku i realne niebezpieczeństwo awarii konstrukcji.

Aprobaty techniczne wydawane przez Instytut Techniki Budowlanej lub równorzędne jednostki certyfikujące to dodatkowe potwierdzenie przydatności wyrobu do konkretnych zastosowań. Aprobata obejmuje zazwyczaj konkretne profile o określonych wysokościach, rozpiętościach i grubościach nie jest dokumentem generycznym. Przed zakupem warto sprawdzić, czy profil, który zamierzasz kupić, figuruje w aprobacie z datą nie starszą niż aktualne wydanie dokumentu, bo przepisy ewoluują wraz z doświadczeniami branży.

Przeczytaj również o jak zrobić złote przecierki na meblach

Wpływ wysokości profilu na koszty

Zależność między wysokością profilu a ceną nie jest liniowa wyższy profil oznacza więcej stali na tonę wyrobu gotowego, ale jednocześnie może obniżyć koszty konstrukcji wsporczej. Mówiąc konkretnie: przy profilu T55 rozstaw podpór łatwych może wynosić 3 metry zamiast 1,5 metra wymaganego dla T18, co przekłada się na mniejdrewnianych belek lub stalowych kształtowników, a co za tym idzie na mniej łączy i elementów mocujących. Oszczędność na podkonstrukcji czasem rekompensuje wyższą cenę samej blachy, zwłaszcza przy większych powierzchniach. Dla dachu 500 m² różnica w kosztach podkonstrukcji potrafi sięgnąć kilku tysięcy złotych, co jest argumentem wartym kalkulacji przed finalizacją wyboru.

Szerokość całkowita i użyteczna arkuszy

Terminologia szerokości w kontekście blachy trapezowej sprawia problemy nawet doświadczonym wykonawcom, więc jeśli czujesz się tutaj niepewnie to normalne. Szerokość całkowita to po prostu wymiar fizyczny arkusza mierzony w poprzek profili, od skrajnej lewej do skrajnej prawej krawędzi blachy. To ona determinuje, ile miejsca arkusz zajmie na pace ciężarówki, ile przestrzeni magazynowej potrzebujesz, i wreszcie ile arkuszy zmieści się w pojedynczym rzędzie na dachu. Szerokość użyteczna (nazywana też roboczą) to wymiar powierzchni, która faktycznie pokryje dach po uwzględnieniu zakładów bocznych między arkuszami. Różnica między tymi dwoma wartościami to zazwyczaj 40-60 mm, które pochłania zakład poprzeczny.

Typowe szerokości użyteczne dla blachy trapezowej produkowanej w Polsce wahają się między 1000 a 1250 mm w zależności od wysokości profilu i producenta. Wyższe profile mają z reguły węższe arkusze, bo geometria fali trapezowej wymusza większy udział struktury profilu w całkowitej szerokości. Profile T6-T14 oferują szerokości użyteczne rzędu 1200-1250 mm, profile T35-T55 pracują w przedziale 1050-1100 mm, a najwyższe konstrukcje (T100 i więcej) schodzą czasem poniżej 1000 mm. Ta zależność ma znaczenie przy obliczaniu liczby arkuszy większa szerokość użyteczna oznacza mniej arkuszy do zamontowania, ale też cięższe i trudniejsze w manewrowaniu sheet'y.

Zobacz blacha na bramy garażowe

Praktyczna konsekwencja tej geometrii jest taka, że przy identycznej powierzchni dachu liczba arkuszy może się różnić nawet o 15-20% w zależności od wybranego profilu. Różnica przekłada się bezpośrednio na liczbę połączeń poprzecznych i podłużnych, a każde połączenie to potencjalne miejsce przecieku, jeśli technologia montażu zawiedzie. Warto o tym pamiętać, bo oszczędność na materiale (tańszy profil o większej szerokości) może się obrócić w dodatkowe koszty hydroizolacji lub naprawy przecieków za rok lub dwa.

Zakłady i połączenia jak uniknąć błędów

Zakład podłużny między arkuszami blachy trapezowej powinien wynosić minimum jedną falę profilu czyli około 50-70 mm w zależności od geometrii. Przy niskich profilach (T6-T14) zakład ten nie wymaga specjalnego uszczelnienia, jeśli kąt nachylenia dachu przekracza 15°. Poniżej tego kąta zaleca się zastosowanie masy uszczelniającej na bazie poliuretanu lub butylu, nakładanej wzdłuż górnej krawędzi zakładu przed zamontowaniem kolejnego arkusza. Przy profilach wysokich (T35 i więcej) zakład sam w sobie tworzy głębszą szczelinę, która naturalnie spowalnia wodę tutaj uszczelnienie jest mniej krytyczne, ale montaż wymaga większej precyzji w wyrównaniu profili, bo nierówność fali rzuca się w oczy.

Zakład poprzeczny (wzdłuż spadku dachu) to miejsce szczególnie narażone na infiltrację wody, zwłaszcza przy dachach o małym nachyleniu. Zasada jest prosta: górny arkusz musi zachodzić na dolny minimum 200 mm przy nachyleniu powyżej 15°, a przy nachyleniu 10-15° warto zwiększyć zakład do 300 mm i dodatkowo go uszczelnić. Przy nachyleniu poniżej 10° zakład powinien wynosić co najmniej 400 mm, co w praktyce oznacza konieczność zamawiania arkuszy o długościach minimalizujących liczbę takich połączeń. Montaż na zakładzie poprzecznym wymaga też śrub samowiercących o długości dobranej do sumy grubości obu arkuszy standardowo 25-35 mm dla blachy 0,5 mm.

Długość arkuszy a wielkość dachu

Długość arkuszy blachy trapezowej to parametr, który najsilniej wpływa na ekonomię transportu i montażu, a przy okazji na ryzyko przecieków w trakcie eksploatacji. Produkcja na wymiar pozwala zamówić arkusze odpowiadające długości skoku dachu od okapu do kalenicy co eliminuje połączenia poprzeczne na połaci i radykalnie zmniejsza liczbę potencjalnych punktów przecieku. W praktyce produkcyjnej maksymalna długość arkusza ograniczona jest przez możliwości transportowe (standardowo 12-13 m na standardowej naczepie), ale też przez sztywność samego materiału podczas podnoszenia na wysokość arkusze dłuższe niż 10 metrów wymagają już specjalistycznego sprzętu i minimum trzech osób do bezpiecznego montażu.

Dla dachów prostych, dwuspadowych, gdzie długość połaci mieści się w przedziale 6-12 metrów, zamówienie arkuszy na wymiar to rozsądna strategia ekonomiczna. Przy długości 8 metrów i szerokości użytecznej 1100 mm jeden arkusz pokrywa 8,8 m² powierzchni dla dachu 100 m² potrzebujesz raptem 12 arkuszy, co oznacza tylko 12 połączeń podłużnych do uszczelnienia. Porównaj to z sytuacją, gdy zamawiasz arkusze 2-metrowe: 50 arkuszy, 50 połączeń podłużnych i 50 połączeń poprzecznych pięciokrotnie więcej miejsc narażonych na błędy montażowe i przecieki.

Nie wszystkie dachy pozwalają jednak na taką optymalizację. Konstrukcje wielopołaciowe, dachy z lukarnami, załamaniami kątowymi czy wykusze wymagają cięcia arkuszy na budowie, co generuje odpady i wymaga precyzyjnego planowania kolejności montażu. W takich przypadkach warto zamówić arkusze z pewnym zapasem długości minimum 5-10% na ewentualne błędy cięcia lub pomyłki w wymiarowaniu. Odpady z cięcia blachy trapezowej można wprawdzie wykorzystać na mniejsze elementy (np. obróbki blacharskie), ale tylko wtedy, gdy grubość i powłoka odpowiadają wymaganiom dla danego zastosowania.

Cięcie na budowie jak to robić poprawnie

Cięcie blachy trapezowej na budowie budzi kontrowersje wśród wykonawców, ale przy rozsądnym podejściu nie musi oznaczać problemów z trwałością pokrycia. Kluczowa jest metoda cięcia: nożyce ręczne lub elektryczne (tzw. nibler) są dozwolone, bo nie wytwarzają wysokiej temperatury, która uszkadzałaby powłokę cynkową i lakierniczą w strefie przyległej do krawędzi cięcia. Cięcie szlifierską kątową (flexem) jest niedopuszczalne, mimo że wykonawcy robią tak nagminnie iskry i żar rozgrzanej krawędzi powodują odparowanie cynku w pasie szerokości 5-10 mm, co tworzy punkt startowy korozji. Po cięciu zewnętrzna powłoka ochronna zostaje naruszona, dlatego każdą krawędź ciętą należy zabezpieczyć farbą renowacyjną w kolorze dopasowanym do powłoki najlepiej dostarczaną przez producenta blachy w zestawie z uszczelniaczem.

Dla inwestorów, którzy chcą uniknąć ryzyka błędów cięcia, producenci oferują opcję prefabrykacji wymiarowej arkusze przycinane są w fabryce na podstawie dostarczonego rysunku warsztatowego z wymiarami wszystkich połaci. Takie rozwiązanie podnosi koszt materiału o około 10-15%, ale gwarantuje precyzję wymiarową i eliminuje ryzyko korozji spowodowanej błędną techniką cięcia. Przy dachach skomplikowanych geometrycznie, gdzie liczba cięć przekracza 20, prefabrykacja zwraca się wielokrotnie w zaoszczędzonym czasie ekipy i minimalizacji odpadów.

Magazynowanie i transport często lekceważone ograniczenia

Zamawiając arkusze dłuższe niż standardowe, weź pod uwagę logistykę dostawy. Naczepy standardowe mają długość 13,6 m, ale przy załadunku arkuszy dłuższych niż 12 m konieczny jest specjalistyczny transport z deską cumowniczą lub dollym koszty rosną wtedy istotnie, szczególnie gdy miejsce budowy znajduje się w trudno dostępnym terenie lub centrum miasta. Arkusze dłuższe niż 6 metrów wymagają też odpowiedniego podparcia podczas rozładunku, inaczej dochodzi do trwałego odkształcenia profilu blacha trapezowa straci sztywność, a fałdy staną się widocznie pofalowane po zamontowaniu.

Magazynowanie długich arkuszy przed montażem to osobne wyzwanie. Powinny one leżeć na podporach rozmieszczonych co 2-3 metry, z delikatnym spadkiem umożliwiającym odpływ wody opadowej. Arkusze składowane bezpośrednio na ziemi lub na nierównych belkach odkształcają się pod własnym ciężarem efekt ten nasila się przy wysokich profilach, które są bardziej podatne na zwichrowanie. Optymalne rozwiązanie to składowanie arkuszy w pozycji pionowej, podparte w dolnej części specjalnymi klinami, ale wymaga to odpowiedniej przestrzeni wiaty lub hali.

Dobór wymiarów blachy trapezowej do projektu

Prawidłowy dobór wymiarów blachy trapezowej zaczyna się od analizy dokumentacji projektowej, a konkretnie od trzech parametrów wpisanych w projekt dachu: rozpiętości efektywnej (odległość między podporami), obciążenia charakterystycznego (śnieg + wiatr + ciężar własny) oraz kąta nachylenia połaci. Te trzy dane wystarczą, żeby wstępnie określić wymaganą wysokość profilu przy pomocy tablic nośności publikowanych przez producentów. Tablice te podają maksymalną rozpiętość podparcia dla danej kombinacji profil-grubość przy określonym obciążeniu warto z nich korzystać zamiast polegać na intuicji czy radach sprzedawców bez wykształcenia technicznego.

Przy typowym budynku jednorodzinnym z nachyleniem dachu 35-45°, rozpiętością krokwi 1,2 m i strefą śniegową II (większość centralnej Polski) profil T18 o grubości 0,5 mm z powłoką poliestrową 25 μm będzie rozwiązaniem optymalnym. Takie połączenie oferuje nośność zapasową przy ekstremalnych opadach śniegu, jest dostępne u większości producentów w popularnej palecie kolorów i mieści się w przedziale cenowym akceptowanym przez inwestorów indywidualnych. Zmiana na profil T14 obniża cenę materiału o około 10-15%, ale zmniejsza margines bezpieczeństwa przy obciążeniach eksploatacyjnych.

Dla budynków gospodarczych, wiat i altan bez ocieplenia, gdzie wnętrze nie wymaga komfortowej temperatury, wystarczy z reguły blacha ocynkowana o profilu T14-T18 i grubości 0,5 mm. Cynkowa powłoka antykorozyjna (standardowo 275 g/m² po obu stronach) zapewnia trwałość rzędu 20-30 lat w środowisku o przeciętnej agresywności korozyjnej, a koszt materiału pozostaje niższy niż wersji powlekanej. Profilować należy natomiast przy obiektach w pobliżu wybrzeża morskiego tam agresywność chlorkowa wymaga minimum powłoki poliestrowej, a optymalnie powłoki Pural lub PVDF, które oferują odporność chemiczną na poziomie nieosiągalnym dla samego cynku.

Dobór grubości blachy a wysokość profilu

Grubość rdzenia stalowego i wysokość profilu to parametry, które należy dobierać łącznie nie da się ich rozpatrywać w izolacji. Wyższy profil przy mniejszej grubości może oferować porównywalną sztywność co niższy profil przy większej grubości, ale różnica ujawnia się w zachowaniu pod obciążeniem dynamicznym (np. silne podmuchy wiatru) i w trwałości punktów mocowania. Cienka blacha (0,4 mm) przy wysokim profilu (T55) będzie się uginać pod ciężarem mocowania podczas wkręcania śrub samowiercących, co skutkuje odkształceniem powłoki i potencjalnym miejscem korozji. Grubsza blacha (0,6-0,7 mm) zachowuje się sztywniej w punkcie mocowania, ale jej cena rośnie nieproporcjonalnie do zysków w zakresie nośności.

Praktyczna zasada dla inwestorów indywidualnych: w segmencie budownictwa mieszkalnego optymalna grubość to 0,5 mm to minimalna grubość zapewniająca stabilność punktów mocowania i jednocześnie ekonomiczna. W segmencie przemysłowym i przy wysokich profilach warto rozważyć grubość 0,6-0,7 mm, zwłaszcza gdy rozpiętość podpór przekracza 2,5 metra. Grubość 0,4 mm pozostawiam obiektom tymczasowym, wiatom rolniczym bez wymagań trwałościowych i sytuacjom, gdzie oszczędność na materiale jest krytycznym warunkiem realizacji inwestycji.

Wpływ wykończenia powierzchni na trwałość wymiarów

Blacha trapezowa dostępna jest w dwóch głównych wariantach wykończenia: ocynkowana (Z) i powlekana (PE, Pural, PVDF). Cynkowanie oferuje podstawową barierę antykorozyjną katodową ochronę stali, gdzie cynk poświęca się elektrochemicznie, chroniąc żelazo nawet w miejscach gdzie powłoka została naruszona. Powłoki organiczne (poliestrowa, Pural, Poliuretan/Farba) nakładane na warstwę cynku tworzą dodatkową barierę fizyczną i decydują o kolorystyce pokrycia. Trwałość systemu zależy przede wszystkim od grubości cynku im wyższa wartość w gramach na metr kwadratowy, tym dłuższa żywotność oraz od integralności powłoki organicznej, która jest wrażliwa na uszkodzenia mechaniczne i promieniowanie UV.

Przy doborze wykończenia weź pod uwagę nie tylko budżet, ale też ekspozycję budynku. Strona południowa dachu w Polsce narażona jest na intensywne promieniowanie UV przez większość roku tutaj powłoki poliestrowe (PE) o grubości 25 μm mogą wykazywać przyspieszoną degradację (chalkowanie, blaknięcie) po 15-20 latach. Powłoki Pural (35 μm) i PVDF (35-40 μm) oferują lepszą odporność na UV i chemikalia przemysłowe, co czyni je rozsądniejszym wyborem w pobliżu tras szybkiego ruchu, zakładów przemysłowych czy na wybrzeżu. Różnica cenowa między wariantem ocynkowanym a powlekanym to około 30-50% na korzyść cynku ale warto przeliczyć to na koszt ewentualnego malowania dachu za 15 lat.

Konsultacje techniczne i wsparcie producenta

Większość poważnych producentów blachy trapezowej oferuje wsparcie techniczne na etapie projektowania od konsultacji w zakresie doboru wymiarów, przez obliczenia statyczne dla nietypowych rozpiętości, po dostarczenie próbek do wizualnej oceny koloru i struktury powłoki. Warto z tego korzystać, zwłaszcza przy projektach odbiegających od typowych rozwiązań. Producent zorientowany na rynek profesjonalny powinien udostępnić karty techniczne z dokładnymi wymiarami wszystkich profili, tablicami nośności dla różnych rozpiętości i grubości, a także instrukcje montażu uwzględniające specyfikę danego systemu zamków i łączy. Brak takiej dokumentacji to czerwona flaga producent nie inwestuje w wiedzę klienta, więc prawdopodobnie nie inwestuje też w jakość wyrobu.

Masz teraz komplet informacji potrzebnych do świadomego wyboru wymiarów blachy trapezowej dla Twojego projektu. Wiesz, jak wysokość profilu przekłada się na nośność i sztywność, czym różni się szerokość użyteczna od całkowitej i dlaczego ta różnica ma znaczenie przy obliczaniu kosztów, oraz jak długość arkuszy wpływa na liczbę połączeń i ryzyko przecieków. Normy budowlane i aprobaty techniczne nie są zbędnym biurokratycznym obciążeniem to narzędzia, które pozwalają zweryfikować, czy wybrany produkt nadaje się do Twojego konkretnego zastosowania. Powodzenia z realizacją.
