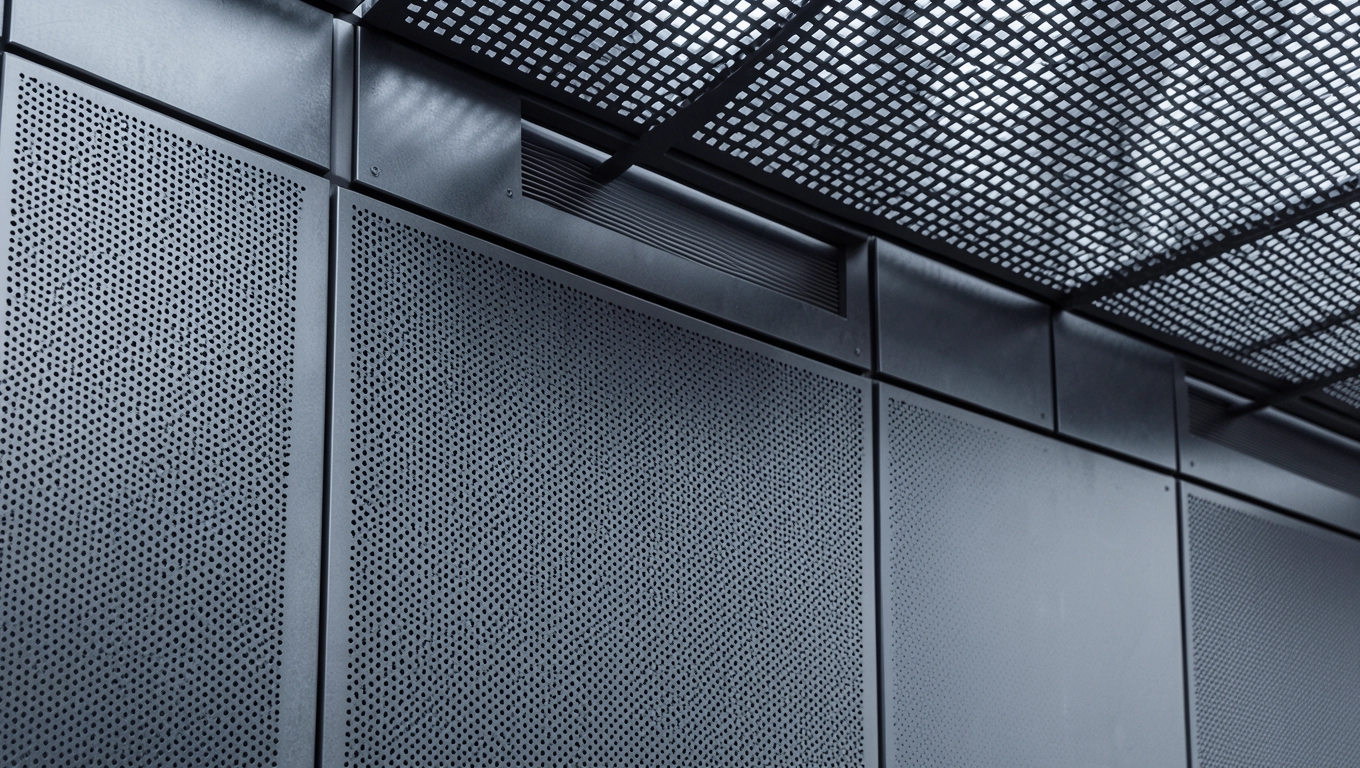

Elewacja z blachy perforowanej – inspiracje, właściwości i montaż

Masz już mgliste wyobrażenie elewacji z blachy perforowanej, ale wahasz się, bo nie wiesz, czy materiał ten poradzi sobie z polskim klimatem, ile kosztuje utrzymanie takiej fasady i czy w ogóle da się ją sensownie zaprojektować bez wsparcia specjalisty. Te wątpliwości nie są trywialne każda z nich może w praktyce przesądzić o kilkunastu latach bezawaryjnej eksploatacji albo o ciągłym odnawianiu powłoki i korygowaniu błędów montażowych. Odpowiadam na nie precyzyjnie, bo spotkałem się z tymi pytaniami setki razy w rozmowach z inwestorami, architektami i wykonawcami. Różnica polega na tym, że nie zamykam tematu w popularnym hasło podaję mechanizmy, bo bez nich żadna decyzja nie jest naprawdę świadoma.

• Projektowanie elewacji z blachy perforowanej
• Montaż elewacji z blachy perforowanej
• Trwałość blachy perforowanej na elewacjach
• Konserwacja elewacji z blachy perforowanej
• Inspiracje elewacji z blachy perforowanej
• Elewacja z blachy perforowanej Pytania i odpowiedzi

Projektowanie elewacji z blachy perforowanej

Projektowanie fasady z blachy perforowanej zaczyna się od wyboru wzoru otworów, ponieważ to właśnie konfiguracja perforacji determinuje zarówno wyraz wizualny budynku, jak i parametry techniczne powłoki. Okrągłe otwory o średnicy od 3 do 15 milimetrów tworzą efekt delikatnej kratki, który doskonale sprawdza się w budynkach biurowych i użyteczności publicznej. Jeśli zależy ci na geometrycznym, industrialnym Charakterze fasady, wybierz kwadratowe lub prostokątne szczeliny o szerokości dochodzącej do 20 milimetrów układają się one w wyraźną siatkę, która intensywnie załamuje padające światło w ciągu dnia i zmienia wyraz elewacji dosłownie z każdą godziną. Kluczowa jest przy tym średnica otworu w stosunku do grubości blachy przy stosunku mniejszym niż 1:1 krawędzie otworu pozostają ostre i czyste, co przekłada się na estetykę powłoki przez cały okres użytkowania.

Zagęszczenie perforacji wyrażone jest procentem wolnej powierzchni i waha się typowo między 15 a 50 procent, co bezpośrednio wpływa na wentylację przestrzeni za okładziną oraz na ilość światła przenikającego do wnętrza budynku. Przy wentylowanej elewacji z blachy perforowanej wartość 30-40 procent wolnej powierzchni zapewnia sprawną wymianę powietrza w szczelinie, a jednocześnie gwarantuje, że fasada zachowa wystarczającą sztywność bez konieczności stosowania droższych, grubych arkuszy. Poniżej 20 procent powierzchni otwartej system wentylacyjny może nie działać efektywnie, szczególnie na elewacjach o ekspozycji północnej, gdzie naturalny ciąg konwekcyjny jest ograniczony. Projektanci często wykorzystują zmienne zagęszczenie perforacji na jednej elewacji gęstszy wzór przy parterze, rzadszy wyżej co tworzy wrażenie wizualnej gradientacji bez wprowadzania dodatkowych materiałów.

Barwa blachy perforowanej podlega niemal nieograniczonej personalizacji, ale warto rozumieć, jak farba reaguje na perforację. Lakierowanie proszkowe wymaga precyzyjnego ustawienia parametrów napylania, bo otwory o średnicy poniżej 5 milimetrów generują efekt cienia farby cząsteczki osiadają nierównomiernie na krawędziach, tworząc smugi widoczne szczególnie przy bocznym oświetleniu. W takich przypadkach rekomenduję malowanie podkładowe przed lakierowaniem finalnym lub wybór blachy ocynkowanej ogniowo, która sama w sobie stanowi już estetyczne wykończenie w odcieniach szarości i grafitu. Jeśli projekt zakłada farbę w kolorze niestandardowym, koniecznie trzeba zamówić próbkę perforowanego arkusza i wystawić ją na realne warunki atmosferyczne przez minimum miesiąc przed masową produkcją.

Zobacz także blachy na elewacje

Podczas projektowania fasady perforowanej architekci regularnie zaniedbują uwzględnienie przestrzeni montażowej wokół otworów wentylacyjnych. Minimalny luz 10 milimetrów między krawędzią blachy a obudową okna lub drzwi zapobiega przenoszeniu naprężeń termicznych z okładziny na stolarkę. W projektach z dużymi płytami przekraczającymi 1,5 metra szerokości konieczne jest wprowadzenie szczelin dylatacyjnych co 3 metry, ponieważ aluminium rozszerza się około 0,024 milimetra na każdy metr przy wzroście temperatury o 1 stopień Celsjusza przy różnicy 50 stopni między latem a zimą suma odkształceń na 6-metrowej elewacji przekracza 7 milimetrów. Brak planu dylatacji to najczęstsza przyczyna falowania perforowanej okładziny po dwóch, trzech sezonach.

Integracja blachy perforowanej z oświetleniem fasadowym wymaga zaplanowania tras kablowych i punktów mocowania opraw jeszcze na etapie koncepcji architektonicznej. Źle rozwiązana instalacja oznacza widoczne przewody przeciągnięte przez otwory perforacji, co kompletnie psuje efekt wizualny. Efektywniejsze jest wprowadzenie opraw LED za pomocą dedykowanych kasetonów montażowych, które osadza się w warstwie izolacji przed zamontowaniem okładziny. Światło przechodzące przez perforację tworzy wówczas miękkie, punktowe refleksy, a nie ostre plamy zmienia wieczorną fasadę w dynamiczną scenografię przy niewielkim nakładzie energii.

Montaż elewacji z blachy perforowanej

System podkonstrukcji pod perforowaną okładzinę elewacyjną opiera się najczęściej na ruszcie aluminiowym lub stalowym, przy czym aluminium sprawdza się lepiej w bezpośrednim kontakcie z blachą, ponieważ oba metale mają podobny współczynnik rozszerzalności termicznej, co minimalizuje naprężenia na połączeniach śrubowych. Rozstaw profili nośnych nie powinien przekraczać 600 milimetrów w przypadku blachy o grubości 1,5 milimetra, a przy grubszych arkuszach 2 milimetrów można go zwiększyć do 800 milimetrów. Kluczowe jest zachowanie prostopadłości profili względem płaszczyzny elewacji odchylenie przekraczające 2 milimetry na metrze skutkuje widocznym falowaniem gotowej powłoki, które naprawia się tylko demontażem i ponownym wyregulowaniem.

Warto przeczytać także o elewacja z blachy cena za m2

Blachę perforowaną mocuje się do podkonstrukcji za pomocą łączników nierdzewnych lub aluminiowych, których dobór zależy od strefy korozyjnej, w jakiej znajduje się budynek. W standardowych warunkach miejskich wystarczą wkręty samogwintujące ze stali nierdzewnej A2 o średnicy minimum 4,8 milimetra, osadzone w wcześniej nawierconych otworach o średnicy większej o 1 milimetr od trzpienia łącznika. Ten luz jest absolutnie konieczny kompensuje ruchy termiczne i zapobiega sfaldowaniu powłoki podczas letnich upałów. W strefach nadmorskich, gdzie zasolenie powietrza przyspiesza korozję, należy stosować wyłącznie łączniki ze stali A4 i dodatkowo zabezpieczać powierzchnię blachy przy samym połączeniu warstwą farby cynkowej.

Prawidłowe uszczelnienie połączeń między płytami perforowanymi determinuje szczelność całego układu elewacji wentylowanej. Najskuteczniejsze są profile maskujące wykonane z tego samego materiału co okładzina, montowane na zakładkę o szerokości minimum 30 milimetrów. Ta konfiguracja umożliwia swobodne odkształcanie się blachy w wyniku zmian temperatury bez naruszenia warstwy uszczelniającej. Silikony elewacyjne wysokiej jakości stanowią alternatywę, ale wymagają okresowej wymiany co 10-15 lat i podlegają degradacji pod wpływem promieniowania ultrafioletowego trwałość ich żywotności zależy bezpośrednio od zawartości plastyfikatorów, które czasem migrują do sąsiednich powłok malarskich, powodując przebarwienia.

Podczas montażu warto zainstalować dodatkowe profile odwadniające w dolnej części każdej sekcji elewacji oraz w miejscach połączeń z cokołem budynku. Perforowana blacha nie odprowadza wody w sposób ciągły strużki wody opadowej zbiegają wzdłuż krawędzi otworów i skupiają się na spodach płyt, gdzie bez systemu odwodnienia powstają nieestetyczne zacieki. Profile te kierują wilgoć na zewnątrz fasady przez szczeliny wentylacyjne, a ich prawidłowe wykonanie może zmniejszyć częstotliwość mycia elewacji nawet o połowę w porównaniu z budynkami, gdzie odpływ wody pozostawiono przypadkowemu kierunkowi spływu.

Podobny artykuł elewacja z blachy trapezowej montaż

Błędy montażowe przy elewacji z blachy perforowanej wynikają najczęściej z niedoszacowania tolerancji wymiarowych między płytami. Przy długości arkusza 3 metrów i temperaturze instalacji 15 stopni Celsjusza trzeba uwzględnić luz termiczny na poziomie 2-3 milimetrów na każdy metr długości przy maksymalnej przewidywanej różnicy temperatur równej 60 stopniom. Łączenie płyt na wcisk bez zachowania luzu kończy się falowaniem powłoki, które staje się widoczne szczególnie wczesnym rankiem, kiedy powłoka nagrzewa się od strony wschodniej nierównomiernie. Korekta takiego błędu wymaga zwykle demontażu całej sekcji i wymiany łączników na nowe, więc warto poświęcić czas precyzyjnemu wykonaniu na etapie instalacji.

Trwałość blachy perforowanej na elewacjach

Żywotność elewacji z blachy perforowanej w polskim klimacie zależy przede wszystkim od gatunku zastosowanego metalu i jakości powłoki ochronnej. Stal nierdzewna gatunku 316L wykazuje odporność na korozję wżerową do temperatury 50 stopni Celsjusza przy stężeniu chlorków typowym dla rejonów oddalonych do 10 kilometrów od wybrzeża morskiego. W głębi kraju, gdzie zasolenie powietrza jest minimalne, zupełnie wystarczająca jest stal gatunku 304, która przy zachowaniu prawidłowej konserwacji nie wymaga wymiany przez okres przekraczający 50 lat. Aluminium natomiast koroduje powierzchniowo, tworząc warstwę tlenku glinu, która przy grubości zaledwie 2-5 nanometrów skutecznie chroni rdzeń przed dalszą degradacją pod warunkiem, że powłoka nie została mechanicznie uszkodzona w transporcie lub podczas montażu.

Cynkowanie ogniowe stanowi najskuteczniejszą barierę antykorozyjną dla blachy stalowej stosowanej na elewacjach perforowanych, ponieważ warstwa cynku o grubości 40-60 mikrometrów tworzy nie tylko powłokę barierową, ale również ochronę galwaniczną w przypadku lokalnego uszkodzenia cynk ulega rozpuszczeniu, chroniąc odsłoniętą stal. Proces cynkowania ogniowego wykonuje się na gotowych, perforowanych arkuszach, co eliminuje ryzyko odsłonięcia nieocynkowanych krawędzi otworów. Warto zwrócić uwagę na klasę cynkowania dla elewacji zewnętrznych minimum to stopień 600 gramów cynku na metr kwadratowy powierzchni, co odpowiada grubości powłoki około 85 mikrometrów według normy EN ISO 1461.

Malowanie proszkowe zwiększa odporność korozyjną blachy perforowanej o dodatkowe 15-20 lat w porównaniu z samym cynkowaniem, ale wymaga zachowania odpowiedniej grubości powłoki na ostrych krawędziach otworów. Producent systemów lakierniczych określa minimalną grubość suchej powłoki na poziomie 60 mikrometrów dla elewacji eksponowanych, co przy standardowej aplikacji elektrostatycznej osiąga się poprzez dwukrotne napylanie. Kluczowe jest also zastosowanie podkładu epoksydowego przed nałożeniem warstwy finalnej, ponieważ epoksyd wnika w mikropory cynku i tworzy trwałe połączenie chemiczne, które zapobiega delaminacji farby podczas wieloletniej ekspozycji na promieniowanie UV i cykliczne zmiany temperatury.

Zjawisko korozji galwanicznej między różnymi metalami stanowi realne zagrożenie na elewacjach, gdzie blacha perforowana styka się z innymi elementami konstrukcji. Połączenie aluminium i stali nierdzewnej w obecności wilgoci przyspiesza korozję aluminium metal mniej szlachetny ulega rozpuszczeniu w tempie kilkukrotnie wyższym niż w izolacji. Zapobiega się temu poprzez montowanie podkładek izolacyjnych wykonanych z tworzywa sztucznego lub gumy między łącznikiem stalowym a arkuszem aluminium, co fizycznie przerywa przepływ prądu galwanicznego. Izolacja ta musi być ciągła i nieprzerwana przez całą grubość połączenia nawet niewielki metaliczny mostek eliminuje całkowicie efekt ochronny.

Badania ekspozycyjne prowadzone na elewacjach perforowanych w klimacie umiarkowanym wykazują, że powłoki poliestrowe zachowują połysk na poziomie powyżej 80 procent wartości początkowej przez okres 15-20 lat przy prawidłowej aplikacji i braku mechanicznych uszkodzeń. Powłoki fluoropolimerowe, takie jak PVDF, wydłużają ten okres do 30 lat, ale różnica w cenie sięga 40-60 procent, co sprawia, że ekonomicznie uzasadnione jest ich stosowanie tylko w projektach prestiżowych lub przy ekstremalnych warunkach środowiskowych. Przy wyborze konkretnego systemu malowania warto żądać od producenta wyników badań przyspieszonego starzenia w komorze solnej normą branżową dla elewacji zewnętrznych jest minimum 1000 godzin bez widocznej korozji podłoża według normy EN ISO 9227.

Konserwacja elewacji z blachy perforowanej

Zanieczyszczenia atmosferyczne osadzają się na elewacji z blachy perforowanej inaczej niż na gładkich powierzchniach cząsteczki sadzy i pyłu wnikają w strukturę otworów i zatrzymują się na wewnętrznych krawędziach perforacji, skąd trudniej je usunąć podczas standardowego mycia ciśnieniowego. W rejonach o wysokim stężeniu smogu, typowym dla polskich aglomeracji miejskich, efektywny cykl czyszczenia obejmuje mycie gorącą wodą pod ciśnieniem 80-100 barów z odległości minimum 30 centymetrów od powierzchni, wykonane raz w roku. Zbyt bliskie ustawienie dyszy generuje naprężenia hydrokinetyczne, które mogą odkształcać cienkie arkusze lub wypłukiwać szczeliwo z połączeń między płytami.

Do mycia perforowanej elewacji nie sprawdzają się agresywne środki chemiczne na bazie kwasów lub rozpuszczalników organicznych, ponieważ resztki preparatu gromadzą się w otworach i powodują miejscową degradację powłoki ochronnej przy każdym kolejnym kontakcie z wodą. Rekomendowane są roztwory na bazie niejonowych surfaktantów o pH neutralnym, które skutecznie emulgują tłuszcz i sadzę bez reagowania z podłożem metalicznym. Po umyciu powierzchnię należy dokładnie spłukać wodą demineralizowaną, aby uniknąć osadzania się związków wapnia pozostawiających smugi na błyszczących powłokach poliestrowych.

Inspekcja techniczna perforowanej elewacji powinna obejmować kontrolę szczelności połączeń, stanu powłoki ochronnej w miejscach styku z podkonstrukcją oraz drożności szczelin wentylacyjnych najlepiej wykonywać ją dwa razy do roku, wczesną wiosną i późną jesienią, kiedy warunki atmosferyczne nie utrudniają dokładnej oceny. Podczas przeglądu szczególną uwagę należy poświęcić okolicom łączników, gdzie wilgoć najdłużej utrzymuje się po opadach i gdzie ryzyko korozji podpowierzchniowej jest najwyższe. W przypadku stwierdzenia odprysków powłoki lub śladów korozji białej na aluminium trzeba niezwłocznie przeprowadzić miejscową naprawę powłoki, stosując dedykowane zestawy retuszowe dostarczane przez producenta farby opóźnienie w reakcji może w ciągu jednego sezonu rozszerzyć degradację na powierzchnię kilkunastu centymetrów kwadratowych.

Ochrona antygraffiti na elewacji z blachy perforowanej to decyzja strategiczna, bo wpływa na wybór systemu powłokowego już na etapie produkcji arkuszy. Powłoki poliuretanowe modyfikowane środkiem antyadhezyjnym utrzymują skuteczność przez 5-8 lat i pozwalają na usunięcie graffiti gorącą wodą pod ciśnieniem bez użycia rozpuszczalników to znacząca zaleta w porównaniu z powłokami akrylowymi, które wymagają mycia rozpuszczalnikowego niszczącego przy okazji warstwę ochronną. Koszt powłoki antygraffiti stanowi dodatkowe 15-25 procent ceny wykończenia, ale przy elewacjach zlokalizowanych w pobliżu terenów rekreacyjnych lub tras komunikacyjnych zwraca się w ciągu dwóch, trzech cykli czyszczenia tradycyjnymi metodami.

Inspiracje elewacji z blachy perforowanej

Współczesna architektura wykorzystuje perforowaną blachę jako materialny filtr świetlny, który transformuje bryłę budynku w zależności od pory dnia i kąta padania promieni słonecznych. Efekt ten jest najbardziej spektakularny na elewacjach południowych i zachodnich, gdzie perforacja wypełnia się złocistym światłem, tworząc iluzję świecenia całej fasady bez instalacji dodatkowego oświetlenia. Architekci studia projektowego z Wrocławia zastosowali ten mechanizm w centrum konferencyjnym, projektując perforację o zmiennym zagęszczeniu wertykalnie gęściejsza u góry elewacji tworzy parasol słoneczny dla przeszklonych sal, a rzadsza na dole zapewnia widoczność z poziomu wejścia.

Kontrastowanie perforowanej stali z innymi materiałami wykończeniowymi otwiera nieograniczone możliwości kompozycyjne. Połączenie blachy perforowanej z deskami z drewna egzotycznego lub modrzewia syberyjskiego tworzy efekt teksturowego dualizmu ciepło i surowość drewna zestawione z industrialną precyzją metalu. Przy takim rozwiązaniu projektowym kluczowe jest zachowanie minimum 5-centymetrowej szczeliny między materiałami, ponieważ drewno pracuje sezonowo w kierunku prostopadłym do włókien z amplitude dochodzącą do 5 procent swojej szerokości, a brak luzu skutkowałby odkształceniem perforowanych płyt pod wpływem parcia drewna podczas wilgotnych miesięcy.

Fasady perforowane sprawdzają się również w roli ekranów akustycznych na budynkach zlokalizowanych wzdłuż ruchliwych arterii komunikacyjnych. Perforacja o średnicy 8-12 milimetrów rozmieszczona w regularnej siatce działa jak tłumik fal dźwiękowych część energii akustycznej przenika przez otwory, część ulega rozproszeniu na nieregularnych krawędziach perforacji, a reszta odbija się od masywnego rdzenia blachy. Wskaźnik pochłaniania dźwięku dla tak skonfigurowanej przegrody sięga 0,65 w paśmie średnich częstotliwości, co odpowiada klasie akustycznej B według normy EN ISO 11654 i pozwala na obniżenie poziomu hałasu wewnątrz budynku o 10-12 decybeli.

Perforowana blacha umożliwia tworzenie elewacji reagujących na kontekst urbanistyczny poprzez zróżnicowanie wzoru perforacji na poszczególnych kondygnacjach lub sektorach fasady. Budynek użyteczności publicznej w Trójmieście wykorzystał ten mechanizm, projektując perforację nawiązującą do fal morskich dolne kondygnacje otrzymały gęstą, okrągłą perforację przywodzącą na myśl pianę fal, podczas gdy wyższe partie budynku ozdobiono prostokątnymi szczelinami układającymi się w dynamitkę horyzontalną. Efekt jest czytelny z daleka, ale subtelny z bliska, co sprawia, że elewacja nie nuży przy codziennym kontakcie mieszkańców i przechodniów.

Zastosowanie blachy perforowanej na obiektach przemysłowych przeszło w ostatniej dekadzie radykalną transformację z surowego, ekonomicznego rozwiązania maskującego przekształciło się w narzędzie wyrazu architektonicznego. Hala produkcyjna w okolicach Krakowa wykorzystała perforację jako element brandu firmy logo producenta zostało wycięte w skali rzeczywistej na fasadzie budynku, a otwory współpracują z systemem podświetlenia LED, tworząc efektowne oznaczenie widoczne z autostrady. Ta logika łączenia funkcjonalności z komunikacją wizualną zyskuje coraz większe uznanie wśród inwestorów przemysłowych, którzy dostrzegają, że elewacja może pracować jako nośnik tożsamości firmy przy zachowaniu pełnej funkcjonalności technicznej.

Elewacja z blachy perforowanej Pytania i odpowiedzi
